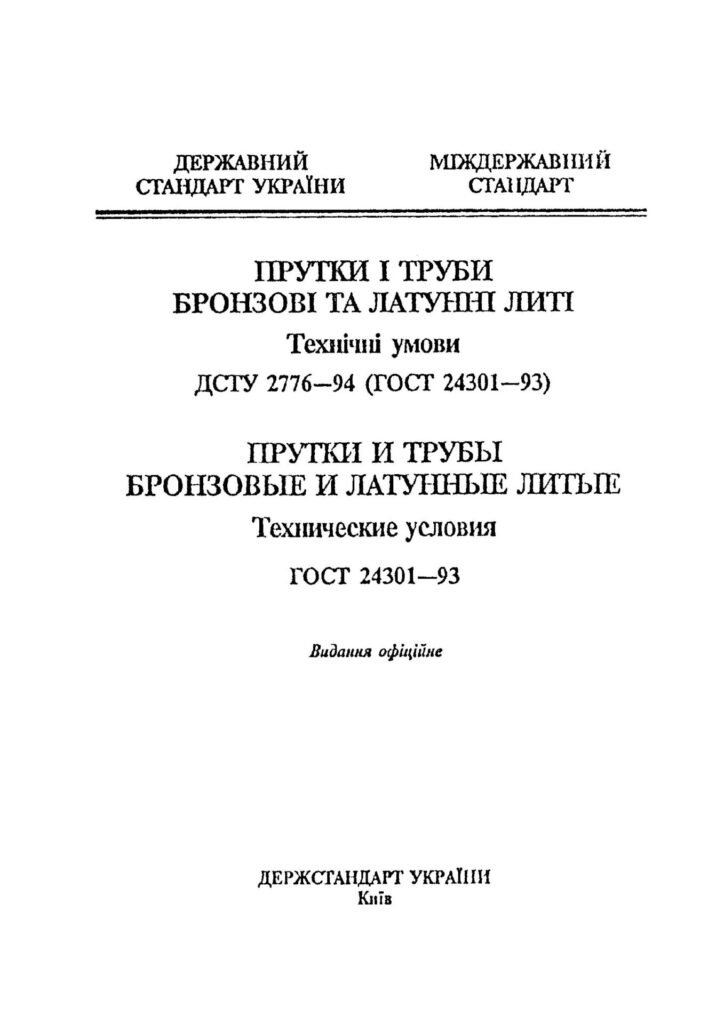

ГОСУДАРСТВЕННЫЙ СТАНДАРТ УКРАИНЫ
ПРУТКИ И ТРУБЫ БРОНЗОВЫЕ И ЛАТУННЫЕ ЛИТЫЕ
Технические условия
ДСТУ 2776-94
(ГОСТ 24301-93)
ГОССТАНДАРТ УКРАИНЫ
Киев
ГОСУДАРСТВЕННЫЙ СТАНДАРТ УКРАИНЫ
ПРУТКИ И ТРУБЫ БРОНЗОВЫЕ И ЛАТУННЫЕ ЛИТЫЕ
Технические условия
ПРУТКИ И ТРУБЫ БРОНЗОВЫЕ И ЛАТУННЫЕ ЛИТЫЕ
Технические условия
BRONSE AND BRASS CAST BARS AND TUBES
Specifications
Действующий от 01.07.95
Настоящий стандарт распространяется на прутки и трубы круглого сечения из бронзы и латуни, изготовленные методом горизонтального литья, применяемые для нужд народного хозяйства, а также предназначенных для экспорта.
Требования пункта 2.3 являются рекомендуемыми. Остальные требования настоящего стандарта являются обязательными.
1.Сортамент
1.1.Прутки и трубы изготавливают из следующих марок сплавов: ЛЦ40С, Бр03Ц7С5С5Н1, Бр03Ц12С5, Бр05Ц5С5.
1.2. Наружные диаметры прутков и труб и толщина стенок труб должны соответствовать указанным в табл. 1.
Таблица 1
| Наружный диаметр прутка или трубы, мм | Толщина стенки трубы, мм | |||||||
| 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | |
| 40,0 | X | |||||||
| 42,0 | X | |||||||
| 45,0 | X | X | ||||||
| 48,0 | X | X | ||||||
| 50,0 | X | X | X | |||||
| 53,0 | X | X | X | |||||
| 56,0 | X | X | X | |||||
| 58,0 | X | X | X | |||||
| 60,0 | X | X | X | X | ||||
| 63,0 | X | X | X | X | ||||
| 65,0 | X | X | X | X | ||||
| 67,0 | X | X | X | X | ||||
| 71,0 | X | X | X | X | X | |||
| 75,0 | X | X | X | X | X | |||
| 80,0 | X | X | X | X | X | |||
| 85,0 | X | X | X | X | X | |||
| 90,0 | X | X | X | X | X | |||
| 95,0 | X | X | X | X | X | |||
| 100,0 | X | X | X | X | X | X | ||
| 106,0 | X | X | X | X | X | X | ||
| 112,0 | X | X | X | X | X | |||
| 118,0 | X | X | X | X | X | X | ||
| 125,0 | X | X | X | X | X | X | ||
| 132,0 | X | X | X | X | X | X | ||
| 140,0 | X | X | X | X | X | X | ||
| 150,0 | X | X | X | X | X | X | ||
| 160,0 | X | X | X | X | X | |||
| 170,0 | X | X | X | X | X | |||
| 180,0 | X | X | X | X | ||||
| 190,0 | X | X | X | X | ||||
| 200,0 | X | X | X | X | ||||
| Примечания:1. Знаком «х» обозначены рекомендуемые сочетания наружного диаметра и толщины стенки трубы.2. Прутки и трубы диаметром 58165 мм изготавливают из бронзы. | ||||||||
По согласованию между производителем и потребителем допускается изготовление прутков и труб других наружных диаметров.
Теоретическая масса 1 м прутков и труб приведена в приложении.
1.3. Прутки и трубы должны производиться длиной кратной 400 мм, но не более 2000 мм.
Примеры условных обозначений
прутка з бронзи марки Бр05Ц5С5 діаметром 40 мм, довжиною 800 мм, другої групи:
Пруток Бр05Ц5С5 40х800-2, ДСТУ 2776-94 (ГОСТ 24301-93);
трубы из латуни марки ЛЦ40С наружным диаметром 60 мм, толщиной стенки 16 мм, длиной 400 мм, первой группы:
Труба ЛЦ40С 60х16х400-1, ДСТУ 2776-94 (ГОСТ24301-93).
С полным текстом можно ознакомиться ниже:
