Наименование документа:

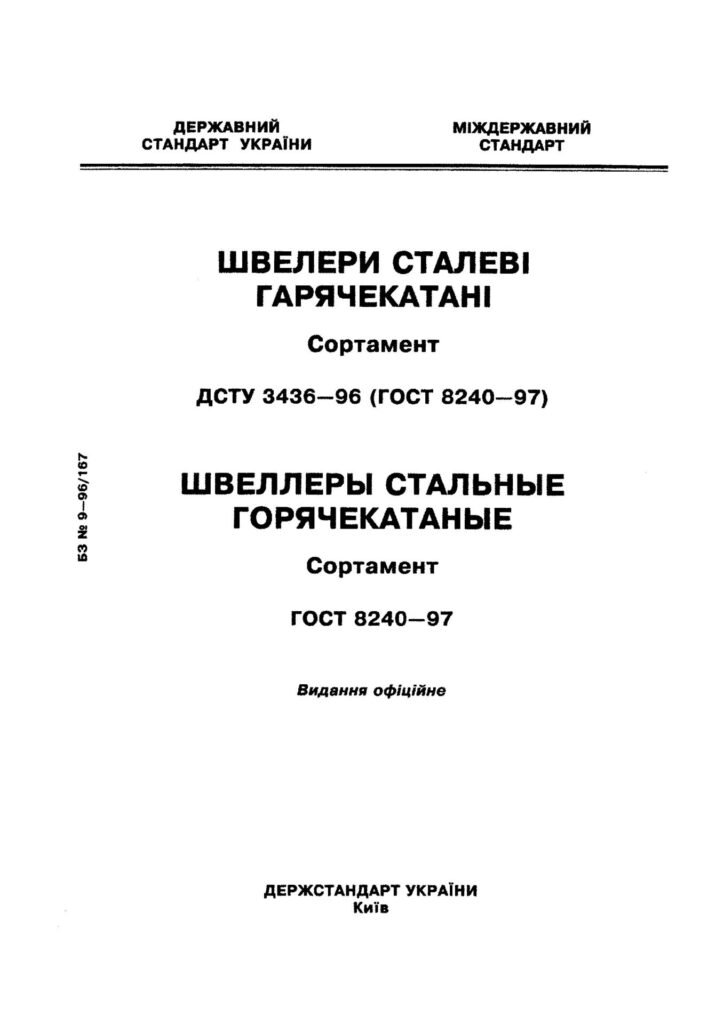

ДСТУ 3436-96 Швеллеры стальные горячекатаные. Сортамент (ГОСТ 8240-97)

Статус:

Действующий

Язык документа

Украинский

Дата начала действия:

01.01.1999

Дата принятия:

30.09.1996

Утверждающий документ:

Приказ от 30.09.1996 № 406

На замену:

ГОСТ 8240-89

Вид документа:

ДСТУ (Государственный Стандарт Украины)

Шифр документа:

ДСТУ 3436-96

Разработчик:

Украинский научно-исследовательский институт металлов «УкрНИИМет»

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel channels.

Assortment

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

Э — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки;

X₀ — расстояние от оси Y-Y до наружной грани стенки;

Δ — перекос полки;

f — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W — момент сопротивления;

i —
